D341X蝸輪法蘭蝶閥
D341X蝸輪法蘭蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
| 產品名稱： | 蝸輪法蘭蝶閥 | 產品型號： | D341X |
| 公稱通徑： | DN50～DN1000 | 閥座密封： | 丁青橡膠、聚四氟乙烯 |
| 公稱壓力： | 1.0Mpa～1.6MPa | 連接方式： | 對夾、法蘭 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動、蝸輪、電動、氣動 |
| 閥體材質： | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、粉體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
D341X蝸輪法蘭蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。產品特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
制造規范
設計標準：GB/T2238-1989法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
技術參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐最低溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |

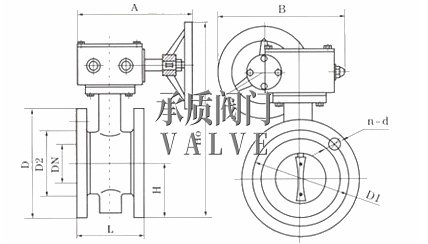

外形結構圖
D341X主要外形尺寸0.6MPa
| 公稱通徑mm | L | H | H0 | A | B | D | D1 | D2 | n-d | 重量kg |
| 50 | 108 | 63 | 306 | 180 | 200 | 140 | 110 | 88 | 4-14 | 13 |
| 65 | 112 | 70 | 321 | 180 | 200 | 160 | 130 | 108 | 4-14 | 14 |
| 80 | 114 | 83 | 346 | 180 | 200 | 190 | 150 | 124 | 4-18 | 15.5 |
| 100 | 127 | 105 | 387 | 180 | 200 | 210 | 170 | 144 | 4-18 | 19.5 |
| 125 | 140 | 115 | 411 | 180 | 200 | 240 | 200 | 174 | 8-18 | 25.5 |
| 150 | 140 | 137 | 447 | 270 | 280 | 265 | 225 | 199 | 8-18 | 28.5 |
| 200 | 152 | 164 | 572 | 270 | 280 | 320 | 280 | 254 | 8-18 | 48 |
| 250 | 250 | 206 | 646 | 270 | 280 | 375 | 335 | 309 | 12-18 | 69 |
| 300 | 270 | 230 | 738 | 380 | 420 | 440 | 395 | 363 | 12-22 | 91 |
| 350 | 290 | 248 | 761 | 380 | 420 | 490 | 445 | 413 | 12-22 | 110 |
| 400 | 310 | 289 | 877 | 450 | 470 | 540 | 495 | 463 | 16-22 | 140 |
| 450 | 330 | 320 | 938 | 480 | 490 | 595 | 550 | 518 | 16-22 | 180 |
| 500 | 350 | 343 | 993 | 480 | 490 | 645 | 600 | 568 | 20-22 | 215 |
| 600 | 390 | 413 | 1131 | 480 | 490 | 755 | 705 | 667 | 20-26 | 290 |
| 700 | 430 | 478 | 1476 | 640 | 660 | 860 | 810 | 772 | 24-26 | 560 |
| 800 | 470 | 525 | 1533 | 640 | 660 | 975 | 920 | 878 | 24-30 | 910 |
| 900 | 510 | 585 | 1655 | 750 | 860 | 1075 | 1020 | 978 | 24-30 | 1500 |
| 1000 | 550 | 640 | 1765 | 850 | 900 | 1175 | 1120 | 1078 | 28-30 | 1750 |
| 1200 | 630 | 755 | 1995 | 850 | 900 | 1405 | 1340 | 1295 | 32-33 | 2180 |
| 1400 | 710 | 910 | 2310 | 1000 | 925 | 1630 | 1560 | 1510 | 36-36 | 2400 |
| 1600 | 790 | 1030 | 2595 | 1000 | 925 | 1830 | 1760 | 1710 | 40-36 | 2870 |
| 1800 | 870 | 1140 | 2810 | 1100 | 980 | 2045 | 1970 | 1918 | 44-39 | 3380 |
| 2000 | 950 | 1250 | 3100 | 1100 | 980 | 2265 | 2180 | 2125 | 48-42 | 4010 |

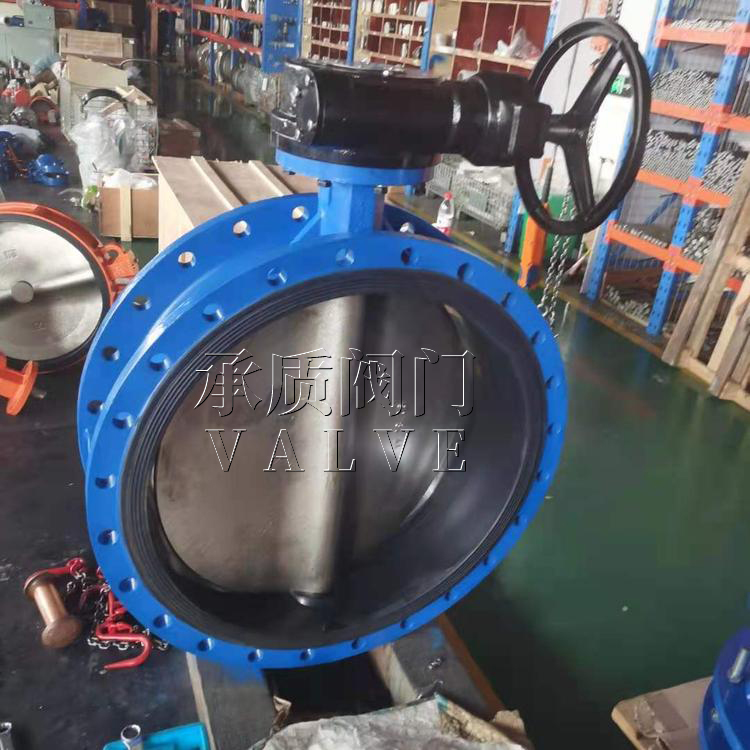

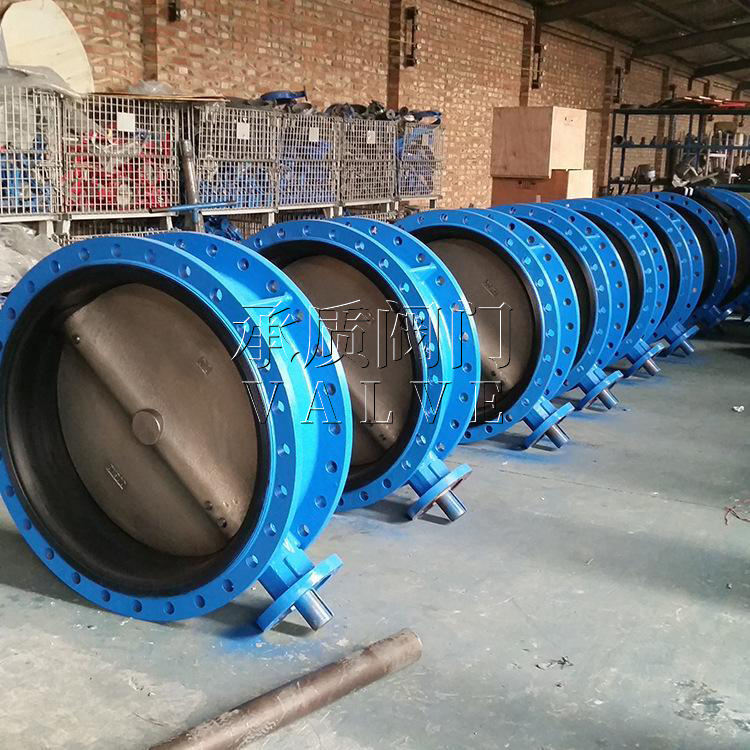

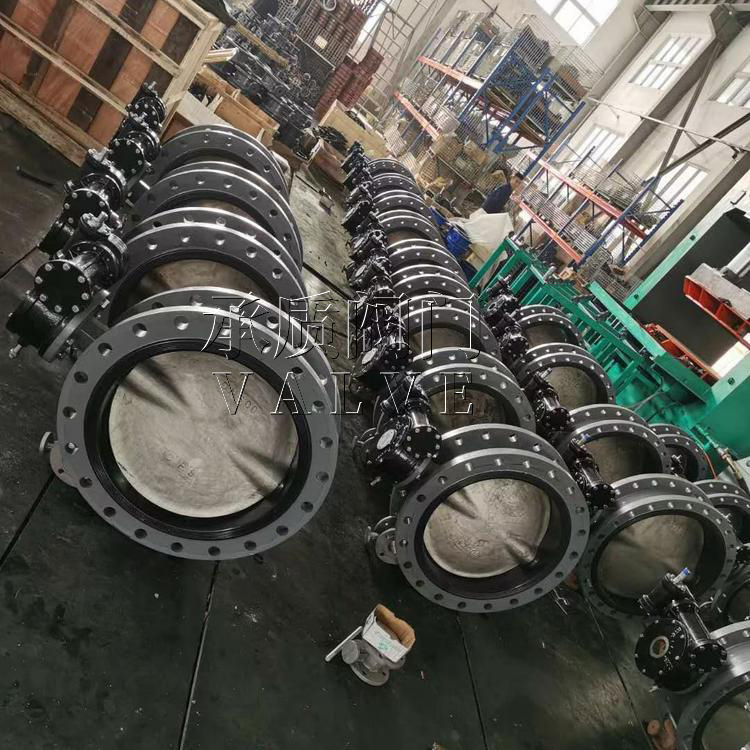

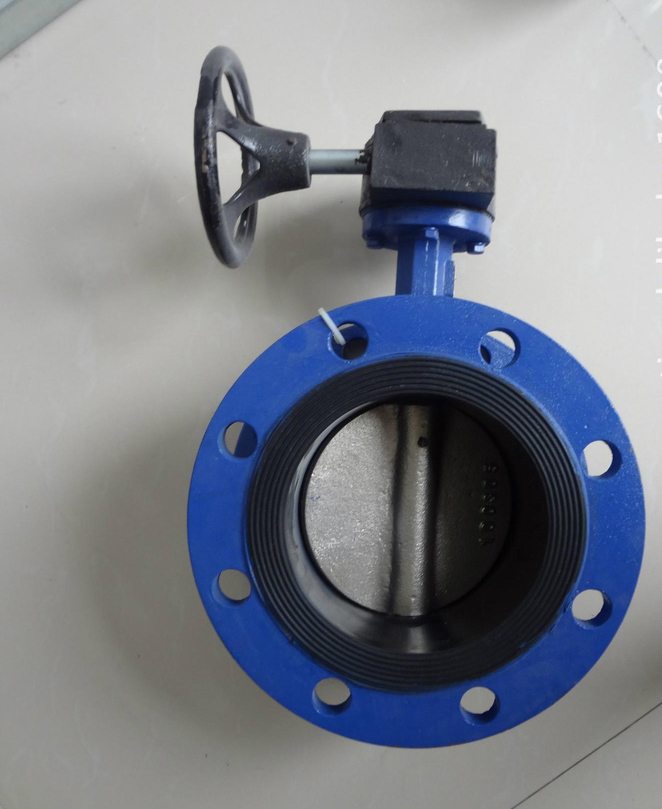

D341X蝸輪法蘭蝶閥實物圖
聲明：【D341X蝸輪法蘭蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的D341X蝸輪法蘭蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
