船用對夾式雙瓣止回閥
對夾式止回閥是只允許介質向同一方向流動，從而產生壓力，使閥瓣打開，流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
對夾式止回閥是只允許介質向同一方向流動，從而產生壓力，使閥瓣打開，流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

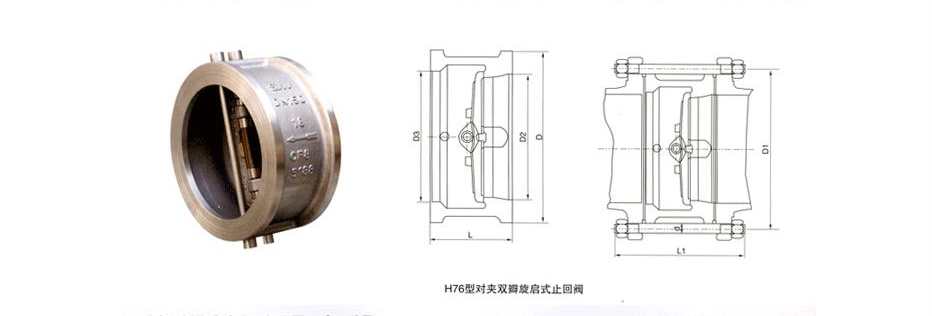

船用H76X型對夾式止回閥
一、結構特點
本公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業、船舶及高層建筑給水、排水管網上、由于其結構長度一般止回閥短，對有安裝空間限制的場所最為適用。
二、主要零件材料
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
三、主要技術參數
| 型號 | 公稱壓力PN（MPa） | 強度試驗 壓力（MPa） | 密封試驗 壓力（MPa） |
適用 溫度 |
適用 介質 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水、污水、海水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
四、主要外形尺寸
| 公稱通徑DN(mm) | L(mm) | H(mm) | D（mm） | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 公稱通徑DN(mm) | L(mm) | H(mm) | D（mm） | |
| 1.0MPa | 1.6MPa | |||
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
|
|
||||
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的船用對夾式雙瓣止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
